| Fernando furini |
 Enviada: Qua Fev 03, 2016 7:05 pm Assunto: Sensor de Nível do Radiador |
 |
|
Registrado em: Sexta-Feira, 14 de Novembro de 2003
Mensagens: 4515
Localização: Tenente Portela - RS
|
Fiz no Uno, mas é algo de utilidade pública, algo que todo motor deveria ter. Nas picapes há espaço de sobra, nesse caso pode ser usado um reservatório que originalmente já venha com sensor do tipo bóia, pra facilitar a obra (pesquisei e guardei trocentos dados a respeito, quem tiver interesse em instalar é só me perguntar - eu já quebrei a cabeça e fui cobaia, agora dou os dados mastigados pros amigos). Ainda estou testando, mas a marca me foi recomendada por amigos de confiança que fizeram a instalação sem problemas.
No caso do Uno, com a instalação desse painel de Palio, a luz do superaquecimento deixa de ter utilidade, não recebe sinal de nada, então aproveitei ela pra indicar o nível baixo do sistema. Nas picapes dá pra fazer o mesmo (afinal, a luz do "fodeu" não tem muita utilidade...) ou instalar um led em algum ponto visível.
Calculando a posição, o primeiro problema. Aquele duto central do reservatório vai atrapalhar.

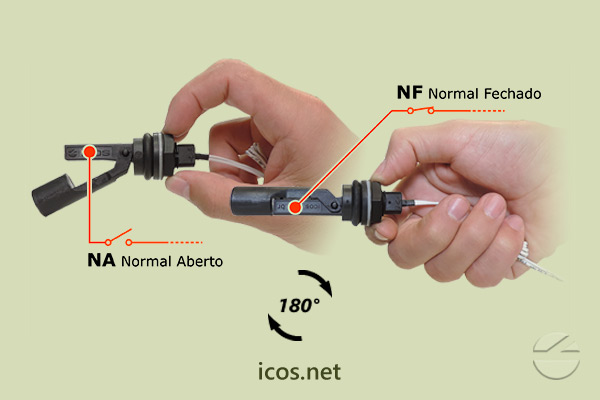

Antes de planejar o local do furo, tenha a certeza de que tipo é o sensor escolhido, se é o que corta corrente ABERTO ou FECHADO, pois isso muda tudo em relação a onde deverá ser instalado.
Fazendo um pouco pro lado, parecia que ia dar certo. Comecei o furo:

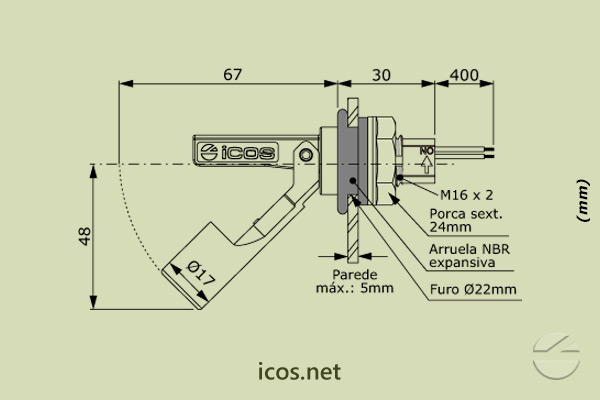

Com serra copo de 21 mm e uma lixa fina, fiz o buraco. As instruções sugerem fazer furo de 22 mm, sendo que a arruela expansiva é de 21 mm, eu preferi fazer passar bem justa, mesmo isso dando um pouco mais de trabalho e tendo que passar o sensor pelo bocal do reservatório, e não conforme as instruções do próprio fabricante, pois assim tenho mais um ponto de pressão lá dentro pra vedar.
O sensor deve passar pelo bocal de abastecimento e ser puxado pelo buraco onde ele deve se encaixar:
Só que o sensor bateu tanto no duto central que não ia funcionar. Tentei do outro lado e o sensor ficou certo, porém a montagem ficou muito na curva, achei que iria vazar.
O resultado é que tive que comprar outro reservatório...
Nessa posição vai dar:
A arruela expansiva veda bem, repare que ela era do tamanho da porca, mas agora tá bem maior. Como o seguro morreu de velho, passei uma fina camada de "silicone" para junta de motores na área de contato com a arruela antes de rosquear, agora ela tá colada no reservatório.
Montado:
O chicote feito:
Posição quando vazio:
Posição cheio:
A luz no painel indicando o nível baixo:
https://www.youtube.com/watch?v=xdY75jsi4t4
Esse é o modelo de sensor, nesse link tem todos os dados e instruções de montagem:
https://www.icos.com.br/SensorDeNivel/LA322E40/
Talvez o melhor a usar seja esse, por ser de menor diâmetro:
https://www.icos.com.br/SensorDeNivel/LA36M40/
Funcionamento do sensor:
https://www.youtube.com/watch?v=G0uVa2wRNWI
_________________
Fernando Furini
Omega CD 1-5-3-6-2-4.1i
Uno Smart
No More Carburators!!
Tenente Portela - RS
http://www.omegaclube.com |
|
| Voltar ao Topo |
|
 |
| adalberto |
| Enviada: Qua Fev 03, 2016 9:54 pm Assunto: |
|
|
Registrado em: Segunda-Feira, 20 de Dezembro de 2004
Mensagens: 7497
Localização: são paulo/ Pq. Edu Chaves/ZN
|
Muito legal, principalmente para esquecidos.
E no caso de relaxados pode-se trocar a luz por um bip sonoro.
_________________
Adalberto
"Não tenha pressa mas não perca tempo" |
|
| Voltar ao Topo |
|
|
| MachadoSL |
| Enviada: Qua Fev 03, 2016 10:28 pm Assunto: |
|
|
Registrado em: Terça-Feira, 22 de Junho de 2004
Mensagens: 8826
Localização: Rio de Janeiro
|
Muito bom Fernando, obrigado por compartilhar.
_________________
Fusca (Hermenegildo) 1979, March (laranja mecânica) 2012/13?, Lexus ES350 2007 |
|
| Voltar ao Topo |
|
|
| lbsoares |
| Enviada: Qui Fev 04, 2016 6:10 am Assunto: |
|
|
Registrado em: Quinta-Feira, 18 de Setembro de 2014
Mensagens: 255
Localização: Santa Catarina
|
Ótima ideia, obrigado por compartilhar.
_________________
C20 4.1 MPFI
96/96 Azul Sport |
|
| Voltar ao Topo |
|
|
| Fernando furini |
| Enviada: Qui Fev 04, 2016 10:16 am Assunto: |
|
|
Registrado em: Sexta-Feira, 14 de Novembro de 2003
Mensagens: 4515
Localização: Tenente Portela - RS
|
Adalberto, nem tanto por esquecidos, mas pra quando estoura algum selo ou mangueira sem que a pessoa veja. Aí logo que o nível baixar a pessoa já pode parar e ver o que aconteceu, antes de esperar o motor aquecer pra perceber que tem algo errado.
_________________
Fernando Furini
Omega CD 1-5-3-6-2-4.1i
Uno Smart
No More Carburators!!
Tenente Portela - RS
http://www.omegaclube.com |
|
| Voltar ao Topo |
|
|
| christian a. h. govastki |
| Enviada: Qui Fev 25, 2016 9:33 am Assunto: |
|
|
Registrado em: Quinta-Feira, 14 de Julho de 2005
Mensagens: 267
Localização: Brasília - DF
|
Bastante interessante o sensor e a gama de produtos deste fabricante.
De cara penso em colocar 3 sensores, um no tanque de partida a frio, um no tanque de álcool (como luz indicadora da reserva) e um vaso de expansão auxiliar, como nos carros japoneses / coreanos.
_________________
GM Veraneio 87 4,1l - A Lenda
Ex-GM Veraneio 79 4,3l - Senadora
http://umaveraneioazul.blogspot.com.br/ |
|
| Voltar ao Topo |
|
|
| Fernando furini |
| Enviada: Sex Fev 26, 2016 7:39 pm Assunto: |
|
|
Registrado em: Sexta-Feira, 14 de Novembro de 2003
Mensagens: 4515
Localização: Tenente Portela - RS
|
Pra partida a frio existe sistema original com sensor de nível, por mais que seja de um veículo diferente, original é original.
_________________
Fernando Furini
Omega CD 1-5-3-6-2-4.1i
Uno Smart
No More Carburators!!
Tenente Portela - RS
http://www.omegaclube.com |
|
| Voltar ao Topo |
|
|
| Nathan Algren |
| Enviada: Dom Fev 28, 2016 1:01 pm Assunto: |
|
|
Registrado em: Segunda-Feira, 21 de Janeiro de 2013
Mensagens: 3228
Localização: Estado de São Paulo
|
| Parabéns pelo trabalho, abraços |
|
| Voltar ao Topo |
|
|
| christian a. h. govastki |
| Enviada: Seg Fev 29, 2016 8:31 am Assunto: |
|
|
Registrado em: Quinta-Feira, 14 de Julho de 2005
Mensagens: 267
Localização: Brasília - DF
|
| Fernando furini escreveu: |
| Pra partida a frio existe sistema original com sensor de nível, por mais que seja de um veículo diferente, original é original. |
Furini, concordo com você que manter a originalidade é melhor, mas já cacei o sensor original e não achei em lugar nenhum, a minha ultima esperança é usar o da linha Fiat, que parece se adaptar ao tanque original.
Por outro lado só se acha nas CCS.
_________________
GM Veraneio 87 4,1l - A Lenda
Ex-GM Veraneio 79 4,3l - Senadora
http://umaveraneioazul.blogspot.com.br/ |
|
| Voltar ao Topo |
|
|
| Fernando furini |
| Enviada: Seg Fev 29, 2016 10:59 am Assunto: |
|
|
Registrado em: Sexta-Feira, 14 de Novembro de 2003
Mensagens: 4515
Localização: Tenente Portela - RS
|
|
| Voltar ao Topo |
|
|
| FRANÇA JLN |
| Enviada: Ter Ago 16, 2016 5:10 pm Assunto: |
|
|
Registrado em: Quarta-Feira, 20 de Junho de 2007
Mensagens: 2133
Localização: Saquarema,RJ
|
| Olá Fernando. Muito bom o seu post sobre este assunto. Na LR Defender existe um problema sério de baixa (ou falta) do nível de água , que quando o indicador de temperatura do painel indica "alta" ( no vermelho), o motor Maxion 2.5 HS já era. A bomba d'água é quase no mesmo nível do tanque de expansão de forma que qualquer baixa de nível a bomba perde aspiração e o motor "caput". Existe um sensor da LR já na tampa do reservatório, mas está custando cerca de R$350,00. Vou aproveitar esta sua "descoberta" para instalar um sensor deste , que num outro fabricante custa cerca de tambem R$350,00, só que o cara usa o mesmo sensor mostrado e enfeita com um painelzinho com mais umas firulas. Muito boa dica. Obrigado. |
|
| Voltar ao Topo |
|
|
| Fernando furini |
| Enviada: Ter Ago 16, 2016 7:01 pm Assunto: |
|
|
Registrado em: Sexta-Feira, 14 de Novembro de 2003
Mensagens: 4515
Localização: Tenente Portela - RS
|
França, eu sei como é, o mesmo sistema usado no Omega. Existe reparo pra ele, dependendo da gravidade do problema, posso te orientar se tiver interesse.
Teve um representante brasileiro que conseguiu que a tampa toda fosse fabricada novamente na China, acho que no ano passado. Encomendou um lote inteiro, sei lá quantas unidades. Resultado: Não prestam.
No 4x4 Brasil existe um tópico bem antigo sobre esse sensor na Defender: http://www.4x4brasil.com.br/forum/land-rover/31921-sensor-de-nivel-dagua-para-defender-5.html#post769558
Nesse link tem o esquema de ligação do sensor do Vectra, mas não sei se a rosca da tampa é igual: http://www.4x4brasil.com.br/forum/attachments/land-rover/138978d1223251196-sensor-de-nivel-dagua-para-defender-instalacao_do_sensor.pdf
Existe a opção também de trocar o reservatório pelo do Santana, que usa sensor do mesmo tipo, só que não é na tampa, é rosqueado ao lado dela. Eu comprei completo, original, novo, e vou colocar pra venda, pois não serviu como eu queria. Houveram Escort e Tempra com esse tipo de sensor, também são opções.
Sobre a confiabilidade do sistema que uso, quarta da semana passada fiz o teste de pressão no sistema e a vedação está perfeita.
_________________
Fernando Furini
Omega CD 1-5-3-6-2-4.1i
Uno Smart
No More Carburators!!
Tenente Portela - RS
http://www.omegaclube.com |
|
| Voltar ao Topo |
|
|
| FRANÇA JLN |
| Enviada: Ter Ago 16, 2016 8:03 pm Assunto: |
|
|
Registrado em: Quarta-Feira, 20 de Junho de 2007
Mensagens: 2133
Localização: Saquarema,RJ
|
| Fernando, originalmente o jipão vem sem o sensor. A instalação é por conta de cada dono. No meu caso, não tem nenhum, e eu estava a procura de um sisteminha tipo caseiro que funcionasse a contento. Mas só encontrava estes mais caros que não me interessaram. Agora este que voce indicou está na medida para instalar em casa. E este sensor é o mesmo daquele que mencionei com painelzinho de firulas. Boa indicação. Mas uma pergunta: onde comprou?? |
|
| Voltar ao Topo |
|
|
| FRANÇA JLN |
| Enviada: Qua Ago 17, 2016 8:59 am Assunto: |
|
|
Registrado em: Quarta-Feira, 20 de Junho de 2007
Mensagens: 2133
Localização: Saquarema,RJ
|
| Em tempo: tentei comprar no fabricante Icos, mas há um valor mínimo para remessas e o sensor somente não atinge este valor. Por isto a pergunta a voce. |
|
