 montagem da caixa satelite tração positiva « Exibir mensagem anterior :: Exibir próxima mensagem »
Autor Mensagem
Geovane Nogueira
MensagemEnviada: Qui Fev 18, 2016 9:38 pm    Assunto: montagem da caixa satelite tração positiva Responder com Citação



Registrado em: Quarta-Feira, 25 de Fevereiro de 2004
Mensagens: 48
Localização: Sapucaia do sul

boa noite pessoal, sou membro do fórum há muito tempo, mas estive afastado por longo período, até dava uma passada por vez em quando, mas nem fazia comentários, não tinha ânimo, desde que minha DELICADA foi roubada... literalmente tinha perdido o tesão....

o tempo passou, e resolvi brincar novamente, estou na reforma de uma C14 1980, que dava pena quando chegou aqui em casa, na verdade ainda da pena...hihihi, ja ta toda desmontada e tal, inclusive estou registrando fotograficamente todo o "passo a passo" para futura postagem.

obviamente, estou encontrando muita coisa errada nela, e fazendo algumas alterações, como a que hoje trago aqui para pedir uma luz...

seguinte, tirei a caixa satelite dela, que era normal, e negociei uma de tração positiva, aquela antiga que tinha as duas plaquetas afastadas por quatro molinhas, que para minha sorte, está em perfeito estado, o problema é que ela estava desmontada, e eu não sei a ordem dos discos....

vamos la:

ela possui 10 discos com freno externo, que é certo que tem que intercalar com os de freno interno, a questão, é que das com freno interno, que são solidários à planetária, tem dois lisos e dois tipo roseta...


como fazer a alternância?

tenho o catalogo GM, mas nele não mostra, nem no manual DANA, em nenhum tem discos tipo roseta....

aguardo a ajuda dos colegas.


segue foto dos discos, a imagem não ficou boa depois do upload, mas creio que de para entender...


abraço



 Descrição:
 Tamanho:  396.93 KB
 Visto:  1889




_________________
Nada como estar numa Pick-up, ver o mundo de cima, e achar as pedras e os buracos da estrada bem menores!

C14 1980 - Azul - GNV/Gasolina
A-20 88 Maxion S4T gab. Dupla (furtada)
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
Geovane Nogueira
MensagemEnviada: Qui Fev 18, 2016 9:39 pm    Assunto: Responder com Citação



Registrado em: Quarta-Feira, 25 de Fevereiro de 2004
Mensagens: 48
Localização: Sapucaia do sul

a sorte é que se clicar na foto, ela abre melhor em outra janela..
_________________
Nada como estar numa Pick-up, ver o mundo de cima, e achar as pedras e os buracos da estrada bem menores!

C14 1980 - Azul - GNV/Gasolina
A-20 88 Maxion S4T gab. Dupla (furtada)
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
ewerton
MensagemEnviada: Qui Fev 18, 2016 10:36 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

Bem revindo hehehe.

No link da minha assinatura abre a pg inicial do site.
Vá em:
-download.
-manual de serviços.
- . utilitários serie 10 20 etc....(8mb)

faça o download que a resposta está na pg 152. Tem que salvar no pc o arquivo para poder abrir e imprimir se achar melhor.

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
Geovane Nogueira
MensagemEnviada: Sex Fev 19, 2016 8:41 am    Assunto: Responder com Citação



Registrado em: Quarta-Feira, 25 de Fevereiro de 2004
Mensagens: 48
Localização: Sapucaia do sul

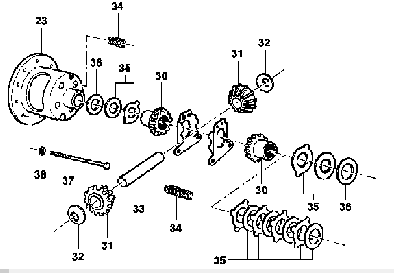

obrigado Ewerton, e obrigado também pela dica, mas eu havia esquecido de mencionar que este manual eu tenho, e que também não fala nada nele...


o minha caixa satélite é do tipo inteiriça, não abre o flange como a que mostra neste manual de manutenção, ela é quase igual a da imagem abaixo, porem tem esta diferença na composição dos discos. não mostra nenhum do tipo roseta... Confused



 Descrição:
 Tamanho:  19.1 KB
 Visto:  521




_________________
Nada como estar numa Pick-up, ver o mundo de cima, e achar as pedras e os buracos da estrada bem menores!

C14 1980 - Azul - GNV/Gasolina
A-20 88 Maxion S4T gab. Dupla (furtada)
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
sallespickup01
MensagemEnviada: Sex Fev 19, 2016 7:37 pm    Assunto: Responder com Citação



Registrado em: Segunda-Feira, 21 de Fevereiro de 2011
Mensagens: 16110
Localização: SÃO PAULO

se não estou enganado a caixa que vc esta é dana e não braseixos, ai não serve
_________________
CARLOS SALLESPICKUP
EMAIL SALLESPICKUP@GMAIL.COM
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular Enviar Email
ewerton
MensagemEnviada: Sex Fev 19, 2016 10:00 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

sallespickup01 escreveu:
se não estou enganado a caixa que vc esta é dana e não braseixos, ai não serve




Salles. Não entendi. As peças da foto não servem no diferencial ou o manual do site não serve para essa caixa?

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
ewerton
MensagemEnviada: Sex Fev 19, 2016 10:21 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

Tava lendo no manual do site. O que entendi foi que, começa e termina com arruela de encosto ( Lisa com estria), depois dela uma arruela dentada (Vc tem 4 delas), depois arruela de orelha(vc tem 10 delas), arruela dentada novamente e arruela de orelha. Parece que precisa trabalhar até a altura das estrias da planetária e o restante usa arruela calço para regular a pressão das molas.
Tem que começar e terminar com arruela de encosto e entre a de encosto e a de orelha, sempre uma arruela dentada.

A função das arruelas de encosto é fazer com que as arruelas dentadas não desgastem as planetárias e os calços de ajuste.

Li toda a parte referente a tração positiva lá, e mesmo que não seja igual, deve ser a mesma linha de raciocínio.

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
ewerton
MensagemEnviada: Qua Fev 24, 2016 10:50 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

Em sites americanos tem bastante coisa a respeito. Se souber qual é o teu diferencial facilita. Atenção com algum vírus.


Pesquisa no google, busca por imagem.
Differential locker.
https://www.google.com.br/search?q=differential+locker&biw=1025&bih=502&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjfzMux3pHLAhVKiZAKHaOtA1sQ_AUIBygC#imgrc=AKnePSIGjTBwoM%3A


Só vista explodida.

https://www.google.com.br/search?q=differential+locker&biw=1025&bih=502&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjfzMux3pHLAhVKiZAKHaOtA1sQ_AUIBygC#tbm=isch&tbs=rimg%3ACQCp3j0iBo0wIjiuMCTnW4TEGVepBIPkIhgAdnFVU_1QwcapgbhA2ostvRYUk9M2EzLgtoU2u2HaLX9krwjYoDkkA0CoSCa4wJOdbhMQZEQcYaeUue-lYKhIJV6kEg-QiGAARStT5jcMLUGIqEgl2cVVT9DBxqhFUColMJJbsnSoSCWBuEDaiy29FEY_1zqNZdyXSGKhIJhST0zYTMuC0R4boJphp-8IEqEgmhTa7Ydotf2RE_16JDpFKyrtCoSCSvCNigOSQDQEYsjN3UpX7Gn&q=differential%20locker&imgrc=0Kh8Ay6j7tht0M%3A

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
sallespickup01
MensagemEnviada: Qua Fev 24, 2016 11:39 pm    Assunto: Responder com Citação



Registrado em: Segunda-Feira, 21 de Fevereiro de 2011
Mensagens: 16110
Localização: SÃO PAULO

pelo que vi, posso estar enganado com a foto, mais esta caixa satelite postada é pros dana não para braseixos Ewerton
_________________
CARLOS SALLESPICKUP
EMAIL SALLESPICKUP@GMAIL.COM
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular Enviar Email
ewerton
MensagemEnviada: Qui Fev 25, 2016 10:29 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

A mensagem foi mais para exemplo. Tem que ver certo qual é a peça e buscar pelo nome certo.

Atenção para vírus. Geralmente se não clicar em imagens e links dentro de sites, eles não conseguem baixar pro pc.

Pesquisa por Dana differential locker.
https://www.crownauto.es/de_DE/m/2000/jeep/43/tj-wrangler/36/rear-axle-dana-44/


Dana 44 differential locker por imagem
https://www.google.com.br/search?q=dana+44+differential+locker&biw=1025&bih=502&source=lnms&tbm=isch&sa=X&sqi=2&ved=0ahUKEwi19rvQoJTLAhUDC5AKHayLAfsQ_AUIBygC#imgdii=P-9EVzow4RmhkM%3A%3BP-9EVzow4RmhkM%3A%3BS5EBInWmOukE_M%3A&imgrc=P-9EVzow4RmhkM%3A

Em sites gringos é aberto esse tipo de informação, mas em idioma local. Pra quem entende do assunto ajuda bastante. Essa de tração positiva parece ser trampo pra especialista. Tem uma chave específica pra ajustar a pressão dos discos de atrito. Tenho a impressão que consegue importar os discos se conseguir identificar com precisão o modelo.

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
ewerton
MensagemEnviada: Qui Fev 25, 2016 10:39 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

Esse link é o mesmo que postei acima. Se por o mouse sobre os desenhos, diz o preço da peça em Euro. No caso de coroa e pinhão pede para clicar para ver a relação. Jogo de discos de fricção 144 euros.

https://www.crownauto.es/de_DE/m/2000/jeep/43/tj-wrangler/36/rear-axle-dana-44/

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
Geovane Nogueira
MensagemEnviada: Qua Mar 02, 2016 4:31 pm    Assunto: Responder com Citação



Registrado em: Quarta-Feira, 25 de Fevereiro de 2004
Mensagens: 48
Localização: Sapucaia do sul

boa tarde,


bah pessoal, desculpa não ter comentado mais, estava viajando, e como estava sem acesso a internet boa, acabei não entrando mais...


mas vamos aos fatos:


Salles, sim, ele é DANA, no dia em que eu postei as fotos, estava apenas com o miolo comigo, somente depois que peguei a caixa, porem, ele casa sim e perfeitamente na viga braseixos, inclusive ja estou montando...

encaixe perfeito, sem adaptação, modificação ou coisas do genero...

ate o espaço para o anel trava da ponta de eixo tem na face do pinhao estriado...




Ewerton, sobre a questao dos discos,

estas lisas que aparecem naa foto, não sao de encosto apenas, elas tem encaixe no estriado, a questao é esta, o kit de discos contem 8 peças ou do tipo roseta ou apenas lisa, como na minha caixa tinha 4 de cada tipo, dividi duas de cada lado da caixa, e mesclei assim;

01 de orelha - 01 lisa - 01 de orelha - 01 roseta - 01 de orelha - 01 roseta - 01 de orelha - 01 lisa - 01 de orelha

foi a unica combinação onde caberiam as 5 de orelha, e que entre elas teria que ter 4 elementos ne? certinho, 2 lisas+2 rosetas=4




deixei as de rosets a meio da combinação pelo fato de que a meio a pressão é menor...


assim que tiver como começarei a postar as fotos

_________________
Nada como estar numa Pick-up, ver o mundo de cima, e achar as pedras e os buracos da estrada bem menores!

C14 1980 - Azul - GNV/Gasolina
A-20 88 Maxion S4T gab. Dupla (furtada)
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
ewerton
MensagemEnviada: Qua Mar 02, 2016 9:39 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

Nem faço ideia se são todos iguais, mas em uma vista desses links que eu postei tinha uma que começava com lisa+ dentada + orelha, e terminava com dentada + lisa. A lisa era estriada no desenho e imagino que a ideia seja dar atrito entre orelha e planetária mas não posso garantir isso. Vi alguns desenho que vai mais arruelas de um lado que do outro. Nesses as planetárias tinham diferença na altura do estriado. Mais certo é vc que tem todas as peças em mãos, procurar naqueles desenhos e achar um igual ao seu diferencial.
_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
ewerton
MensagemEnviada: Qua Mar 02, 2016 9:47 pm    Assunto: Responder com Citação



Registrado em: Quinta-Feira, 27 de Fevereiro de 2014
Mensagens: 4969
Localização: Curitiba-Pr

Nesse começa com orelha.

http://totaldrivetrainsupply.com/image/dana-44-rear-zj.gif

_________________
Chevrolet D10 CD 1984 Perko is love.



http://www.picapesgm.com.br/
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
Geovane Nogueira
MensagemEnviada: Sáb Mar 05, 2016 7:48 pm    Assunto: Responder com Citação



Registrado em: Quarta-Feira, 25 de Fevereiro de 2004
Mensagens: 48
Localização: Sapucaia do sul

boa noite,

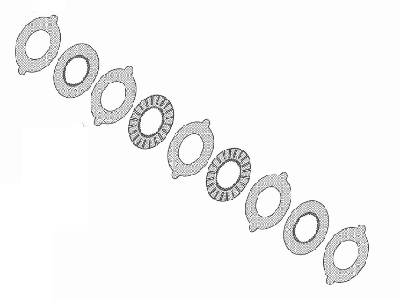

sim, este é bem parecido, com duas orelhas, e não com quatro com em outros que vi, e tem 5 peças com orelha, montei nesta sequencia ali, e justamente como falei, intercalado por 4 discos que pegam nas estrias das engrenagens...

frisos do tipo recartilhado para atritar, todas tem, a duvida mesmo era ter 4 do tipo roseta e quatro com a face inteira entre as que sao solidarias ao eixo...


mas como disse, acabei tendo que colocar duas de cada tipo das intermediarias de cada lado.



Sem título pq.png
 Descrição:
 Tamanho:  59.44 KB
 Visto:  432

Sem título pq.png



_________________
Nada como estar numa Pick-up, ver o mundo de cima, e achar as pedras e os buracos da estrada bem menores!

C14 1980 - Azul - GNV/Gasolina
A-20 88 Maxion S4T gab. Dupla (furtada)
Voltar ao Topo
Ver o perfil de Usuários Enviar Mensagem Particular
